Uma infraestrutura de rede robusta e eficiente é crucial para empresas e organizações prósperas. No centro dessa infraestrutura está o cabeamento estruturado, que serve como a espinha dorsal dos seus sistemas de telecomunicações e dados, garantindo uma comunicação perfeita entre vários dispositivos em todas as suas instalações. O cabeamento estruturado oferece uma abordagem organizada ao projeto da sua rede, substituindo o caos do cabeamento ponto a ponto por um sistema padronizado e metódico. Essa infraestrutura bastante simplificada reduz erros humanos, aumenta a confiabilidade e oferece flexibilidade para se adaptar a novas tecnologias conforme elas surgem. Imagine sua rede como o sistema nervoso central da sua organização, com o cabeamento estruturado como espinha dorsal, garantindo comunicação e transmissão de dados ininterruptas. Sem ele, você está basicamente operando no escuro.
O sistema de cabeamento estruturado é dividido em seis componentes, com base nos padrões da Associação da Indústria de Telecomunicações (TIA), criando uma infraestrutura mais gerenciável. Estes incluem:
1. Instalações de entrada : onde os cabos externos do provedor de serviços se conectam às instalações do cliente
2. Salas de equipamentos : abrigam os principais equipamentos de telecomunicações
3. Salas de Telecomunicações : Conexão de backbone e cabeamento horizontal
4. Cabeamento de backbone (cabeamento vertical): Conexão de diferentes andares ou edifícios
5. Cabeamento horizontal : estendendo-se das salas de telecomunicações às áreas de trabalho
6. Componentes da área de trabalho : Conexão de dispositivos do usuário final às tomadas

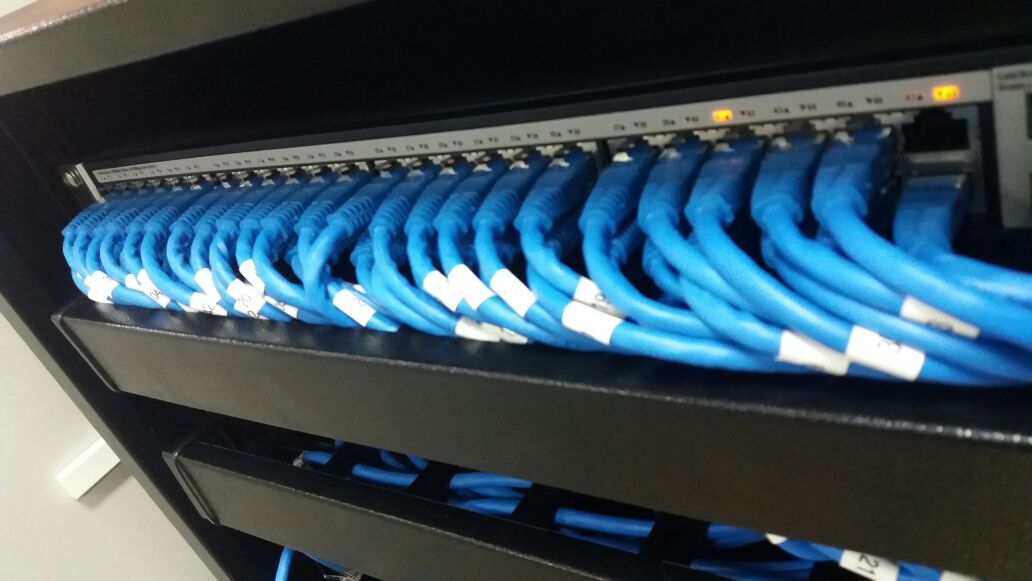

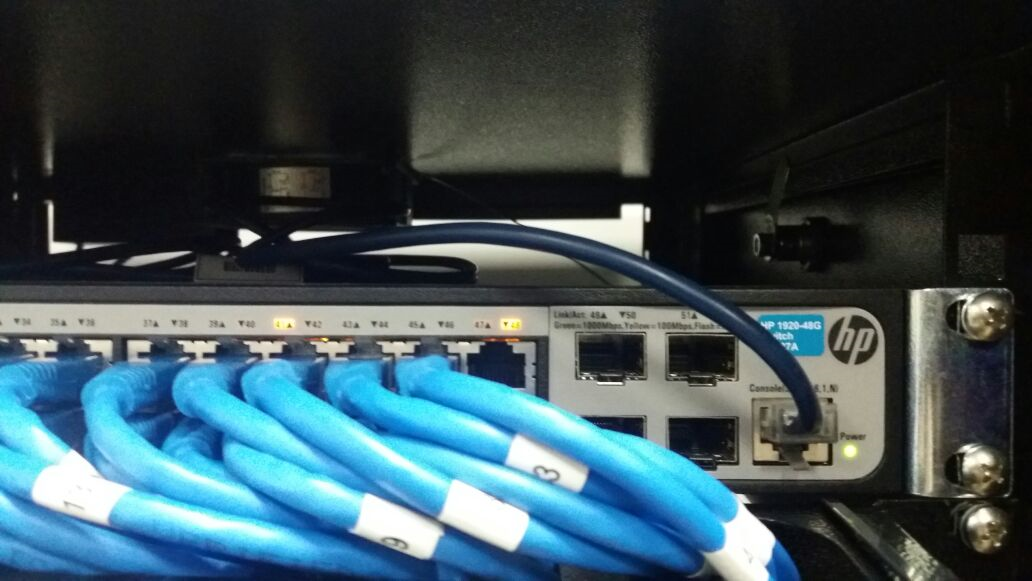

No centro deste sistema estão os painéis de conexão e os cabos de conexão, que permitem a conexão e desconexão flexível de dispositivos, suportando as velocidades de transmissão de dados necessárias para as operações atuais. O sistema integra vários elementos em uma infraestrutura única e unificada:• Componentes de terminação mecânica e pontos de consolidação de fiação
• Cabeamento integrado de telefone e dados
• Cabeamento estruturado de baixa tensão
• Cabeamento do sistema de segurança
• Cabeamento de fibra óptica e caminhos de cabos de cobre
1. Cabeamento horizontal
Cabeamento horizontal é a parte do sistema de cabeamento estruturado que se estende do gabinete ou sala de telecomunicações até as áreas de trabalho ou estações individuais. Essa camada normalmente envolve vários tipos de cabos, incluindo cabeamento Ethernet [ 1 ] e cabeamento de fibra. Suporta diversas aplicações, como transmissão de voz e dados, e conecta equipamentos de estações de trabalho à infraestrutura de rede central. Cabos de conexão são frequentemente usados para conectar dispositivos em ambas as extremidades, garantindo flexibilidade e facilidade de manutenção.2. Cabeamento vertical
Também conhecido como cabeamento backbone, o cabeamento vertical conecta diferentes andares ou seções de um edifício, facilitando a comunicação entre vários departamentos ou áreas dentro de uma rede maior. Este componente é crucial para transmitir dados entre diferentes níveis de uma estrutura, dar suporte a data centers e integrar edifícios separados dentro de um campus. O cabeamento vertical geralmente inclui cabos de fibra para dar suporte à transmissão de dados de alta velocidade e conectar salas de equipamentos principais ou salas de telecomunicações por meio de conexões cruzadas intermediárias.3. Instalação de entrada
A entrada é onde os cabos de rede externos, como os de telecomunicações de provedores de serviços, entram no edifício. Ela serve como limite entre o cabeamento externo e os sistemas de cabeamento estruturado interno. O cabeamento estruturado da entrada é crucial para gerenciar as transições de infraestrutura de rede externa e interna, incluindo a integração de conexões de internet e instalações de fibra óptica .4. Ponto de Consolidação
Um ponto de consolidação no cabeamento estruturado é uma área de distribuição intermediária que permite flexibilidade na estrutura do cabeamento, fornecendo um espaço para componentes de roteamento de cabos e outros componentes de terminação mecânica. Ele facilita alterações e reconfigurações no layout do cabeamento de rede sem interromper a infraestrutura de cabeamento principal, otimizando a solução de cabeamento estruturado para as necessidades atuais e futuras.5. Gabinete de Telecomunicações
Os gabinetes de telecomunicações abrigam os componentes físicos de um sistema de cabeamento estruturado, como painéis de conexão, conexões cruzadas e portas de hardware. Esses gabinetes são estrategicamente localizados dentro de um edifício ou campus para garantir o desempenho ideal do cabeamento de rede e proteger os equipamentos contra riscos ambientais e acesso não autorizado. Eles ajudam a organizar a infraestrutura de cabeamento estruturado para facilitar o acesso e a manutenção.6. Componentes da área de trabalho
Os componentes da área de trabalho são os elementos finais do sistema de cabeamento estruturado, conectando os equipamentos do usuário final ao restante da rede. Inclui cabos de conexão, adaptadores de PC e equipamentos auxiliares que permitem aos usuários acessar a rede local e utilizar serviços de voz e dados. Componentes de área de trabalho projetados de forma eficiente são essenciais para manter um ambiente organizado e funcional, reduzindo a confusão de cabos e garantindo conectividade contínua e confiável. Cabeamento horizontal vs. vertical Compreender o cabeamento horizontal e vertical é crucial para projetar uma infraestrutura de rede eficiente. Cabeamento horizontal refere-se ao cabeamento de rede que se estende da sala de telecomunicações até as tomadas das áreas de trabalho individuais ou estações de trabalho dos usuários finais. Geralmente, envolve cabos Ethernet de cobre ou fiação de fibra óptica conectando equipamentos dentro do mesmo andar. Essa camada suporta as velocidades de transmissão de dados necessárias para as operações diárias, incluindo acesso a redes locais e conexões de internet. O cabeamento vertical, por outro lado, é conhecido como cabeamento de backbone. Ele conecta as salas de telecomunicações de diferentes andares ou edifícios, garantindo que os dados fluam perfeitamente entre as várias partes de uma estrutura ou campus. O cabeamento vertical geralmente usa conjuntos multifibras projetados para suportar transmissões de dados ainda mais rápidas, atendendo às necessidades de redes maiores e salas de equipamentos centralizadas. O cabeamento vertical é essencial para conectar instalações de entrada, salas de telecomunicações e salas de equipamentos em locais separados, facilitando uma rede coesa e interconectada. Leia : Diferença entre cabo Ethernet e cabo de rede
A adesão aos padrões de cabeamento estruturado é essencial para garantir o desempenho, a compatibilidade e a longevidade do sistema. A Associação da Indústria de Telecomunicações (TIA) e a Aliança das Indústrias Eletrônicas (EIA) desenvolveram padrões abrangentes que regem as instalações de cabeamento estruturado.
Os principais padrões incluem:• TIA/EIA-568 : Padrão de cabeamento de telecomunicações para edifícios comerciais
• TIA/EIA-569 : Norma de Edifícios Comerciais para Vias e Espaços de Telecomunicações
• TIA/EIA-570 : Padrão de cabeamento de telecomunicações residenciais e comerciais leves
• TIA/EIA-606 : Norma de Administração para Infraestrutura de Telecomunicaçõesp
• TIA/EIA-607 : Requisitos de aterramento e ligação de edifícios comerciais
A abordagem estruturada atende às demandas atuais da rede e fornece uma solução escalável para acomodar os avanços tecnológicos futuros. Ao seguir os padrões de cabeamento estruturado, as organizações criam um sistema que oferece longevidade e adaptabilidade, ajudando, em última análise, a economizar dinheiro por meio de manutenção reduzida e atualizações simplificadas.
• Construção de novos edifícios : O melhor momento para instalar cabeamento estruturado é durante a fase inicial de construção de um edifício. Ele permite a integração perfeita da fiação de baixa tensão e dos componentes de rede ao projeto do edifício, garantindo uma infraestrutura ideal. • Grandes reformas : durante reformas ou atualizações significativas em edifícios existentes, é uma oportunidade ideal para atualizar ou instalar um novo sistema de cabeamento estruturado para dar suporte às velocidades modernas de transmissão de dados e às necessidades tecnológicas. • Expansão de negócios : expandir suas operações comerciais, seja adicionando novos departamentos, aumentando o número de funcionários ou ampliando a área física de suas instalações, geralmente requer um sistema de cabeamento estruturado atualizado ou expandido para acomodar demandas maiores. • Atualizações tecnológicas : atualizar sua infraestrutura de TI para suportar velocidades de dados mais altas, equipamentos de gravação de vídeo em rede mais sofisticados ou novas tecnologias de telecomunicações exige a revisão e possível reformulação de seu sistema de cabeamento existente. Edifícios/Empresas que precisam de cabeamento estruturado • Escritórios Corporativos : Para dar suporte a redes complexas de computadores, cabeamento de voz e dados e conectividade entre vários departamentos. • Data Centers : exigem ampla infraestrutura de rede para armazenamento, processamento e distribuição de dados em altas velocidades. • Instalações educacionais : escolas e universidades precisam de redes robustas para dar suporte a ferramentas de aprendizagem digital, operações administrativas e conectividade em todo o campus. • Instalações de saúde : hospitais e clínicas exigem redes confiáveis e seguras para registros de pacientes, telemedicina e conectividade de equipamentos. • Varejo e hospitalidade : suporte a sistemas de ponto de venda, gerenciamento de estoque e redes Wi-Fi de clientes [ 2 ].Tem um projeto de instalação de rede ?
Obtenha um orçamento gratuito
Como instalar cabeamento estruturado
1. Planejamento e Design:
• Avalie os requisitos atuais e futuros da rede.
• Desenvolva uma planta baixa detalhada indicando os locais para estações de trabalho, equipamentos de rede e salas de servidores.
• Determine o tipo de cabos (por exemplo, fibra óptica, Ethernet) e componentes (por exemplo, painéis de conexão, conectores de telecomunicações) necessários.
2. Selecionando os componentes corretos:
• Escolha cabos e hardware de alta qualidade que suportem as velocidades de transmissão de dados necessárias e sejam adequados ao seu ambiente.
• Garanta a compatibilidade entre diferentes componentes, como patch cords e patch panels.
3. Processo de instalação:
• Instale mangas de penetração no piso e cabeamento de entrada para proteger os cabos e facilitar a movimentação entre diferentes áreas ou andares.
• Disponha os cabos horizontais e verticais de acordo com o plano projetado, garantindo rotulagem clara e organização para fácil manutenção.
• Configure pontos de consolidação e conexões cruzadas principais e intermediárias para permitir flexibilidade e escalabilidade no design da rede.
• Termine os cabos com conectores apropriados e faça conexões com dispositivos e componentes de rede.
4. Testes e Certificação:
• Teste cada cabo e conexão para verificar o desempenho e a conformidade com os padrões do setor.
• Resolva quaisquer problemas ou ajustes necessários para garantir que o sistema esteja totalmente operacional e otimizado.
5. Documentação e Manutenção:
• Para referência futura, documente toda a infraestrutura de cabeamento, incluindo rotas de cabos, tipos e pontos de terminação.
• Implemente um cronograma de manutenção para inspecionar, testar e atualizar componentes para manter o desempenho e a confiabilidade da rede.
Fatores a considerar durante a instalação
Layout ou planta baixa
O layout ou planta baixa da instalação desempenha um papel significativo no projeto de um sistema de cabeamento estruturado. Compreender a distribuição espacial das estações de trabalho, salas de equipamentos e salas de telecomunicações é crucial para determinar as rotas ideais de cabeamento horizontal e vertical.
Também é importante identificar locais ideais para pontos de consolidação e pontos de transição, que facilitem mudanças ou expansões na rede sem interrupções significativas.
Tamanho e estrutura
O tamanho e a estrutura do edifício ou campus determinam a complexidade do sistema de cabeamento estruturado. Instalações maiores, com vários edifícios ou andares, exigem um projeto mais complexo para garantir que todas as áreas sejam atendidas adequadamente.
Inclui um planejamento cuidadoso do cabeamento de backbone para conectar diferentes partes da instalação e a seleção de conectores de telecomunicações e painéis de conexão apropriados que possam acomodar as conexões necessárias e dar suporte à transmissão de dados pela rede.
Escolhendo o instalador de cabeamento estruturado certo
Selecionar o serviço de instalação profissional certo é essencial para o sucesso do seu projeto de cabeamento estruturado. Aqui estão alguns critérios a serem considerados:
• Experiência e conhecimento : Procure um instalador de cabeamento estruturado com histórico comprovado em projetos e implementação de sistemas de cabeamento em ambientes semelhantes ao seu. Ele deve ter profundo conhecimento tanto dos aspectos técnicos quanto dos desafios práticos da instalação de soluções de cabeamento estruturado.
• Certificações e Qualificações : Certifique-se de que o instalador possua as certificações e qualificações necessárias de organizações renomadas. Isso indica que ele está atualizado com os padrões e práticas recomendadas mais recentes do setor.
• Serviços Abrangentes : Escolha um prestador de serviços que ofereça uma gama completa de serviços, desde a avaliação inicial e projeto até a instalação, testes e manutenção. Isso garante consistência e qualidade em todo o processo.
• Avaliações e referências de clientes : consulte as avaliações de clientes e peça referências. Conversar com clientes anteriores pode fornecer informações sobre a confiabilidade, a qualidade do trabalho e o atendimento ao cliente do instalador.
Considerando esses critérios, a WFPcomputer é uma instaladora de cabeamento estruturado de primeira linha. Com ampla experiência na configuração de sistemas de cabeamento de redes privadas e cabeamento estruturado em pontos de consolidação, sua equipe de profissionais certificados é especializada em lidar com projetos de grande complexidade.
O comprometimento do instalador de rede com a qualidade e a experiência nas mais recentes tecnologias de cabeamento de dados e sistemas de segurança o torna um parceiro ideal para qualquer projeto de cabeamento estruturado.
